MICA HEATER

Mica加熱器的核心結構

關於MICA HEATER加熱器

Mica加熱器（Mica Heater）是一種利用電熱線與雲母（Mica）板組合而成的高效加熱元件，廣泛應用於溫度控制、加熱和電熱等領域。

MICA HEATER 的構造

在最初期的 MICA HEATER,MICA 板的四周是帶有電熱線,在它上表層是用絕緣專用片蓋著,SPACE HEATER 主要是它覆蓋著金屬外殼的外面，如空間加熱器。

加熱絲和絕緣雲母之間產生這種類型的間隙，將加熱絲的過熱發生從傳熱差，斷線故障或洩漏事故增加發生的頻率，然而，作為投 MICA HEATER 在雲母板上面的流程圖中提到的 MICA Heater，是 Mica mold heater。

電熱線是用最薄的不銹鋼（鐵+ CR+ Al）的設計模式，在加工技術製造，對於雲母的模具 UL94 V-0 標準的產品在聚集成 MICA（雲母）※適合連續使用溫度 600℃產品以上。

MODEL 的方法有很多種類，但被加熱時都壓縮成形。

電熱線（電源引入部分）的電極部分是常見的焊接或擰終端和電線，但我們當前已經採取了最可靠的物理結果。

Mica加熱器的核心結構包括：

ica加熱器的核心結構

電熱線：通常採用不銹鋼合金（如鐵、鉻、鋁）的極細電熱絲，設計成特定的圖案，以確保均勻加熱。
雲母板：作為主要絕緣材料，具有優異的耐熱性和絕緣性能，適合在高溫環境下使用，連續使用溫度可達600℃以上。
絕緣層：在電熱線和雲母板之間添加絕緣層，防止漏電並提高安全性。

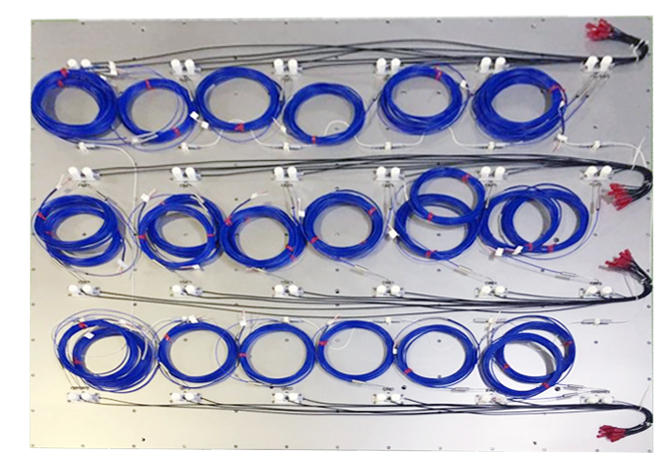

Mica加熱器

這種結構設計使Mica加熱器具備以下優點：

高效傳熱：電熱線與MICA之間的緊密接觸，確保優異的熱傳導效果。
精確溫度控制：電流圖案設計的靈活性允許精確調節加熱區域和溫度分佈。
耐高溫：適用於高達400℃的工作環境，實際應用中可達500℃，滿足各種高溫需求。

快速製造：生產周期短，純加熱器(HEATER)部分可在一個月內完成，帶有加熱板(PLATE HEATER)的產品約需1.5個月。
像左邊 HOT PLATE 的 HEATER 可以作出分割不同比例
如溫度上抵抗値沒有変化情況下可以SSR的比例來制御

引入終端部分，導入電極部分的物理接合不產生錯誤
電熱線的詳細在於電流 Pattern 設計密度而可自由操作
抵抗値之個体沒有偏差

Mica加熱器的應用範圍：

可在真空處理上針對Particle問題對策上有實際的使用成果並在不同的環境上使用的溫度、形狀，我們可以自由地設計。Mica加熱器廣泛應用於各種需要精確溫度控制的工業領域，包括：

Mica加熱器

這種結構設計使Mica加熱器具備以下優點：

平面顯示器（FPD）製造：在製程中提供穩定的加熱環境，提升產品品質。
化學工業：用於需要精確溫控的化學反應過程。
食品工業：在食品加工中提供均勻加熱，確保食品安全與品質。

工業用紅外線加熱板：作為IR板式熱板，提供高效能的加熱解決方案。
真空處理：在真空環境中有效解決粒子污染問題，提升製程效率。

工業用IR板式加熱板(HOT PLATE)
工業用加熱板(HOT PLATE)
